Jeder kann die PTB-Zeit nutzen, wenn er den Langwellensender DCF77 empfängt. Der Sender ist in Mainflingen etwa 25 km südöstlich von Frankfurt/Main stationiert. Der mögliche Empfangsradius beträgt bis zu 2000 km. Die DCF77-Zeit entspricht der in Deutschland gebräuchlichen mitteleuropäischen Zeit MEZ oder der mitteleuropäischen Sommerzeit MESZ. Wann die MESZ gültig ist, bestimmt eine Verordnung der Bundesregierung im voraus.

UTC ist die Universal Time Coordinated (UTC/Koordinierte Weltzeit) die die Greenwich Mean Time (GMT) seit 1967 abgelöst hat.

Das Zeitsignal wird 24 Stunden im Dauerbetrieb gesendet, was aber nicht garantiert wird. Bei Wartungsarbeiten oder Gewitter können längere Ausfallzeiten entstehen. Wenn möglich wird über eine Reserveantenne gesendet.

Der Träger von 77,5 kHz wird amplitudenmoduliert mit Sekundenmarken: Zu jeder Sekunde (mit Ausnahme der 59. Sekunde jeder Minute) wird die Trägeramplitude für die Dauer von 100 ms bzw. 200 ms auf 25% abgesenkt. Der Beginn der Trägerabsenkung ist der Sekundenbeginn. Die fehlende 59. Sekundenmarke kündigt die nächste folgende Minute an.

Bedingt durch die Übertragung ist die Unsicherheit, mit der die Zeitpunkte der Sekundenmarken empfangen werden können, größer als die der steuernden Atomuhren. Die Ursachen dafür sind die geringe Bandbreite der Sendeantenne, Raumwelleneinflüsse und mögliche Interreferenzen. Trotzdem sind beim Empfang der Sekundenmarken in Entfernungen bis zu einigen hundert Kilometern vom Sendeort Unsicherheiten der aufgenommenen Zeitpunkte von weniger als 0,1 ms erreichbar. Bedingt durch die parallelverarbeitung im PC kann die Ungenauigkeit max. -30ms betragen.

Während jeder Minute werden die Nummern von Minute, Stunde, Tag, Wochentag, Monat und Jahr BCD-kodiert durch Impulsdauermodulation der Sekundenmarken übertragen. Dieses "Telegramm" gilt jeweils für die folgende Minute. Dabei entsprechen Sekundenmarken mit einer Dauer von 100 ms der binären Null und solche mit einer Dauer von 200 ms der binären Eins. Die Zuordnung der einzelnen Sekundenmarken auf die übertragene Zeitinformation zeigt das Kodierschema. Die drei Prüfbits P1, P2 und P3 ergänzen jeweils die vorhergehenden Informationswörter (7 Bits für die Minute, 6 Bits für die Stunde und 22 Bits für das Datum, einschließlich Nummer des Wochentages) auf eine gerade Anzahl von Einsen.

Der RPC DCF77 -Dekoder vergleicht die Systemzeit in jeder Minute einmal mit der aktuellen DCF77-Zeit. Bei einer Differenz wird automatisch die Systemuhr nachgestellt. Ein Häkchen zeigt an, ob die Systemuhr derzeit synchronisiert ist. Bei Empfangsstörungen kann es zu einer verzögerten Synchronisation kommen, damit die PC-Uhr nicht falsch gestellt wird. Eine simulierte DCF-Zeit würde auch nichts nutzen, da diese ja von der PC-Uhr abgeleitet werden würde. Die "Gangreserve" stellt also die PC-Uhr selber dar. Empfangsstörungen erkennen Sie am ungleichmäßigen Blinken der Empfangs-LED. Die LED wird auch auf dem Hauptfenster im RPC-Logo dargestellt.

In jedem Zeittelegramm werden drei Prüfbit gesendet. Diese werden mit den im Sekundentakt eintreffenden Zeitbits verglichen. Ist ein Prüfbitfehler aufgetreten, wird die DCF-Zeit verworfen und die Systemzeit fortgeschrieben. Das Gleiche geschieht, wenn die Längen- oder Plausibilitätsprüfung einen Fehler ermittelt.

Bei fehlerfreier Prüfung wird die Zeitinformation abgelegt und mit der darauf folgenden Zeitinformation verglichen. Stimmen diese beiden Zeiten in der Logik überein wird die Systemuhr synchronisiert d. h. neu gesetzt.

Dieses Verfahren gewährleistet, daß selbst bei einer geraden Anzahl von falschen Zeitbits und damit wieder mit "richtigem" Prüfbit die Systemuhr mit einer falschen Zeit nicht gesetzt würde. Es wird daher immer auf zwei aufeinander folgende gute Zeitinformationen gewartet.

Bei gutem Empfangssignal ist die komplette Dekodierung in frühestens 1 Minuten und 45 Sekunden, spätestens jedoch in 2 Minuten und 44 Sekunden erfolgt. Dauert die Synchronisation länger als 4 Minuten, sollten Sie den Standort des RPC-Empfangsmoduls ändern. 10 Meter Kabelverlängerung oder mehr sind möglich.

Die Empfangsqualität kann im Tagesverlauf schwanken. Sollten Sie am Tag zwei bis drei verwertbare Zeittelegramme erhalten, ist dies für den zeitgenauen PC-Betrieb ausreichend.

Anfang

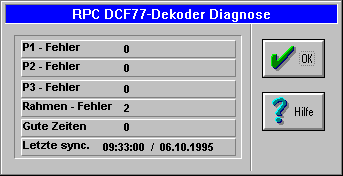

Hier können Sie sich über den aktuellen Zustand der DCF77 -Zeit informieren.

Es kann sein, daß trotz guter Empfangstelegramme keine Synchronisation der PC-Uhr stattfindet. In diesem Fall sind die Empfangstelegramme der Plausibilitätsprüfung zum Opfer gefallen. Erscheint die DCF77-Zeit nicht plausibel, wird angenommen, daß z.B. durch unglückliche Umstände die Paritäts- und Rahmenfehlerprüfung gut ausgefallen ist, aber die Zeit aufgrund einer geraden Anzahl Paritätsfehlern im selben Prüfsegment nicht stimmen kann. Zur Sicherheit wird die PC-Uhr nicht nachgestellt (synchronisiert).

Wenn die CONFIG.SYS den Eintrag "DEVICE = RPCSDEVxSYS ...." enthält, müssen Sie ihn entfernen oder durch ein REM als Kommentar abschalten. Sind beide Treiber für DOS und Windows aktiv, ist ein zuverlässiger Empfang unter Umständen nicht Möglich.

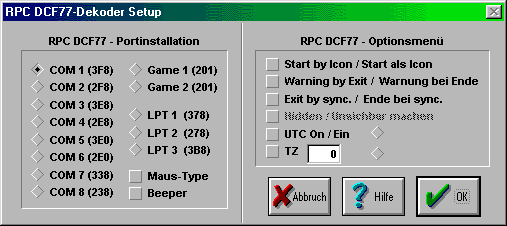

Im Optionsteil des Dialoges können Sie bequem die Einstellungen der RPCWIN.INI vornehmen.

In der Installationsbox sind zwar alle bekannten Adressen aufgelistet, aber dennoch kann es vorkommen, daß Sie einen exotischen Adapter mit einer eigenwilligen Adressbelegung besitzen. Tragen Sie in diesem Falle in der Datei RPCXWIN.INI die aktuelle Portadresse ein. Die Portadresse entnehmen Sie dem Handbuch der Schnittstellenbeschreibung. Im Zweifelsfalle kann Ihnen der Händler weiterhelfen, der Ihnen die Schnittstellenkarte verkauft hat. Bei den LPT-Ports kann die Numerierung von der tatsächlichen Portadresse abweichen.

Vermeiden Sie die Installation in Kellerräumen. Da diese meistens aus Stahlbeton gebaut sind, wird den Empfang des Zeitsignals erschwert.

Die Entfernung zu Metallteilen, wie z.B. Stahlrohre von Schreibtischen oder Blechschränke sollte mindesten 10 cm betragen.

Der Empfänger darf von Metallteilen nicht umschlossen sein. Ein Empfang des DCF77-Zeitsignals wird dann unmöglich.

Halten Sie einen Mindestabstand von einem Meter zu Monitoren oder anderen elektrischen Geräten ein.

Sollten in dem Computerraum sehr schlechte Empfangsverhältnisse vorherrschen, können Sie das Anschlußkabel ohne Problem um bis zu 10 Meter verlängern. Größere Längen sind möglich und müssen durch Versuch ermittelt werden.

Richten Sie das Empfangsmodul etwa in Richtung Frankfurt aus. Der DCF77 Sender steht in der Nähe von Frankfurt.

Beim erstmaligen Setup von RPCXWIN.EXE wird eine INI-Datei angelegt. Die notwendigen Einträge werden selbständig durch den Setup-Dialog erzeugt. Einige Einträge können jedoch auch von Hand eingetragen werden, um das Verhalten an eigene Bedürfnisse Anzupassen. Achten Sie auf die korrekte Schreibweise.

Dieser kleine Dialog erleichtert Ihnen die Einstellung in der RPCWIN.INI.

Beim beenden von Windows wird eine Warnmeldung, daß der Dekoder ebenfalls beendet wird, angezeigt. Diese Meldung sollte daran erinnern, daß von nun an keine DCF77 -synchronisierung stattfindet. Wenn Sie diese Meldung als lästig Empfinden können Sie sie abschalten.

Falls das schöne Infofenster nicht gewünscht wird, kann der Dekoder auch als Icon starten.

Möchten Sie lieber englische Texte, dann können Sie dies mit dem LNG-Key haben.

Wenn Sie echte UTC benötigen stellen Sie dies mit folgenden Schalter ein:

Wenn Sie nur eine Zeitverschiebung benötigen verwenden Sie:

Sie können dem RPC -Dekoder sagen, ob er nach der ersten erfolgten Zeitsynchronisation beendet werden soll.

Bei Empfangsproblemen hilft oft eine Anpassung der Impulslänge.

Falls Sie den Dokoder auch nicht als Icon sehen möchten, sondern ihn komplett verstecken wollen.

In Vorbereitung.

Für Entwickler gibt es das RPC -Tool, eine Entwicklungshilfe zur Einbindung der Dekodierroutinen in eigene Applikationen. Das Tool besteht aus Handbuch und Diskette.

Die Tooldiskette enthält neben den aktuellen Treibern für Novellnetzwerke (nur DOS), die Unit RPCUNIT.PAS für Borland Pascal sowie ein Demoprogramm RPCTOOL.PAS im Quellcode. Die Unit ermöglicht Ihnen den Treiber aus Ihrer Anwendung heraus einzustellen. Die wichtigsten Funktionen sind die Prozeduren für das Auslesen von Treiberstatus und -konfiguration. Wie Sie damit umgehen, sehen Sie im Programm RPCTOOL.PAS. Für die Programmiersprache C liegen ebenfalls Beispielprogramme vor. Die Treiber RPCxDEVxSYS sind komplett in Assembler geschrieben. Der Quellcode hierzu sowie der NLM für NetWare 3.1x und dessen Quellcode ist im Lieferumfang nicht enthalten.

Das RPC-Tool bekommen Sie bei Ihrem Händler, bei dem Sie Ihren RPC DCF77 -Empfänger gekauft haben.

Bei RS232-Schnittstellen kann es eigentlich keine Verwechslung geben. Probieren Sie nacheinander alle Schnittstellen aus.

Beim Gameport sollten Sie den Empfänger zuerst ohne Joystick Installieren. Bei Gameportadapter mit zwei 15-poligen Buchsen könnte man glauben auch zwei Gameports zu besitzen. Tatsächlich ist es nur ein Port. Um zwei Joysticks benutzen zu können, werden die Leitungen gekreuzt auf die Buchsen geführt. Das gleiche erreicht man auch mit einem sog. Y-Kabel.

Grundsätzlich ist es möglich den RPC -Empfänger und einen Joystick anzuschließen. Jenach Joystick müssen Sie die Möglichkeiten Testen.

Im Prinzip, Ja. Es muß dann eine Karte mit einstellbarer Adresse sein. Ist das nicht der Fall, kollidieren die Daten zweier Gameportkarten und der Betrieb ist weder von Joystick noch vom RPC DCF77 -Empfänger möglich.

Prüfen Sie, ob Sie die richtige Schnittstelle eingestellt haben. Wenn das der Fall ist, ist das Empfangsmodul evtl. nicht richtig ausgerichtet. Zeigen Sie mit dem grünen Pfeil auf dem Modul etwa in Richtung Frankfurt am Main. Fehlt der grüne Pfeil, benutzen Sie die LED zur Peilung.

Diese Meldung sollte Sie daran Erinnern, daß von jetzt ab keine DCF77-Zeit mehr verfügbar ist. In der RPCWIN.INI kann ein Eintrag hinzugefügt werden, der diese Meldung unterdrückt. Diese Einstellung ist auch unter Option im Installationsfenster erreichbar.

Das kann zum einen die Ursache haben, daß der Empfang momentan gestört ist, oder aber der Systemtreiber CLVRTD.386 nicht installiert ist. Das erkennen Sie daran, daß im Fenstertitel der DEMO -Mode angezeigt wird. Führen Sie den Installationsvorgang von Diskette noch einmal durch. Möglicherweise haben Sie nach der Installation Windows nicht neu gestartet.

Ja, wenn Sie hauptsächlich Windows benutzen, empfehlen wir Ihnen den DOS-Treiber zu entfernen. Der Windowstreiber funktioniert auch in einem DOS-Fenster. Wenn Sie Windows jedoch nur selten nutzen sollten Sie den DOS-Treiber installieren. Der DOS-Treiber wird während der Windowssitzung deaktiviert und erst wieder aktiv, wenn Windows beendet wird, nicht aber in einem DOS-Task.
